Тестирование IP-камеры Hikvision для детектирования летучих органических соединений

Предназначенная для мониторинга газовых облаков IP-камера Hikvision работает на основе охлаждаемого ртутно-кадмиево-теллуридного детектора, который эффективно обнаруживает изменения излучения в диапазоне спектра от 3,0 мкм до 3,5 мкм, отображая на видеоэкране невидимые летучие органические соединения (VOC). Компания a&s China  провела практическое тестирование данного продукта, и мы сейчас ознакомимся с полученными результатами.

На химических заводах утечки газа представляют большую угрозу безопасности. Сотрудники должны проводить ежедневные инспекции газопроводов на герметичность каждой уплотнительной позиции. Для решения задачи обнаружения летучих органических соединений в реальном времени, компания Hikvision предложила свою специализированную IP-камеру детектирования газовых облаков. Новинка способна контролировать появление опасных углеводородных газов, определять источники утечки и отображать траекторию их истечения в реальном времени. Новинка повышает эффективность и удобство обнаружения опасных газов за счет возможности бесконтактного мониторинга.

Надежная и взрывозащищенная

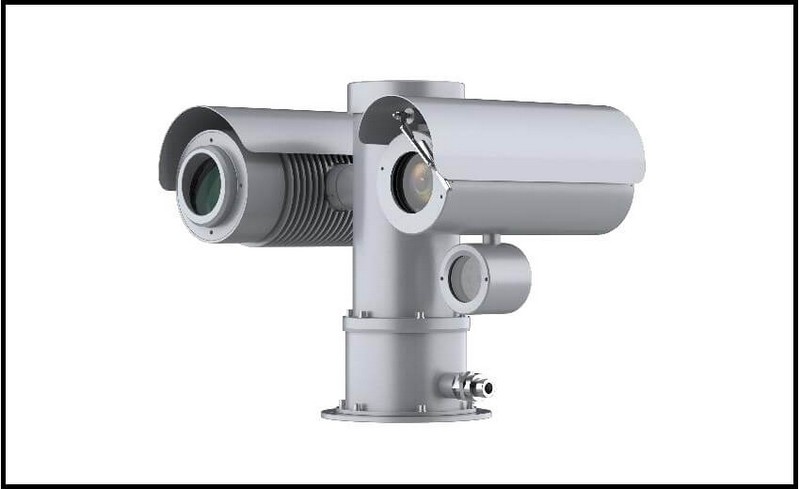

Внешний вид IP-камеры существенно отличается от традиционных моделей. Для обеспечения надежной защиты, ее корпус в основном выполнен из нержавеющей стали 316L. В то же время поверхность устройства укрыта антикоррозийным покрытием, которое эффективно сопротивляется химически активным веществам в виде газа или растворов. Такой дизайн корпуса позволил достичь уровня герметичности IP68 и стандарта взрывозащиты Exd IIC T6 Gb/ExtD A21 IP68 T80°C.

Продукт имеет конструкцию PTZ, с блоком камеры газового облака слева и блоком видеокамеры с видимого диапазона справа. Обе камеры оснащены светоотражающими козырьками сверху для предотвращения воздействия солнечного света или дождя, а объектив видимого спектра оснащен стеклоочистителем для удаления мусора по мере необходимости.

Под объективом видимого спектра расположены мощные инфракрасный и белый прожектора с эффективной дальностью подсветки до 200 метров.

IP-камера может без ограничений вращаться по кругу в горизонтальном направлении и наклоняться в пределах от -90° до 90°. В ходе тестирования продукта a&s было замечено, что механизм вращается плавно и без задержек. Скорость поворота может быть установлена в пределах от 0,1° до 25°/с, а наклона — от 0,1° до 10°/с. Для лучшего охвата сцены камера может иметь 255 предустановленных точек или 8 линий круизного сканирования.

На нижней части продукта расположены сетевые кабели, входы/выходы сигнала тревоги, сетевые интерфейсы и другие порты, позволяющие использовать IP-камеру в различных средах.

Синхронизация двух источников освещения

IP-камера детектирования газового облака Hikvision оснащена оптическими системами для работы в видимом спектре и для мониторинга газового облака.

«Видимая» оптическая система  использует прогрессивную CMOS-матрицу разрешением 4 мегапикселя и форматом 1/1,8’’, что не только позволяет устройству выдавать картинку размером 2560 × 1440, но также обеспечивает хорошие возможности ночного видеонаблюдения.

В качестве оптики используется зум-объектив с фокусом 6-240 мм. 40-кратный оптический зум позволяет камере осуществлять трехмерное покрытие широких областей, а 16-кратный цифровой зум обеспечивает эффективный мониторинг конкретных областей.

Следует отметить, что устройство поддерживает вывод видео с максимальным разрешением 2560 × 1440 при 60 кадрах в секунду для основного потока и 704 × 576 при 25 кадрах в секунду для дополнительных потоков.

Поддерживается ультраширокий динамический диапазон, компенсация подсветки, подавление сильного света, 3D-шумоподавление, стабилизация и другие функции, что делает  IP-камеру  эффективной в различных погодных условиях и сценах с ультранизкой освещенностью. Поддерживаются возможности интеллектуального анализа.

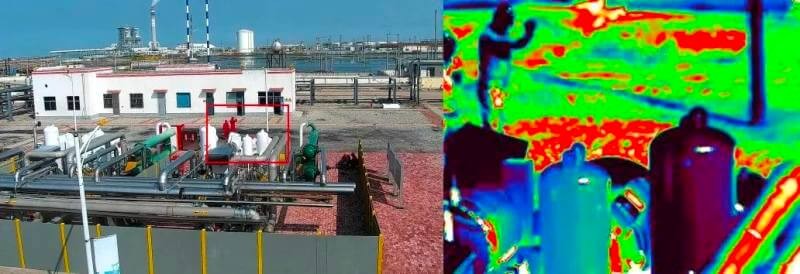

<ip2> Тестирование IP-камеры для детектирования газовых облаков

Оптическая система детектирования газового облака оснащена охлаждаемым ртутно-кадмиево-теллуридным детектором и объективом F2.0, что позволяет ему в реальном времени обнаруживать летучие органические соединения. Детектор имеет максимальное разрешение 320 × 256 точек и может в реальном времени в условиях низкой температуры обнаруживать более 50 углеводородов, таких как метан и этилен.

Благодаря высокой чувствительности сенсора, IP-камера эффективно обнаруживает летучие органические соединения с диаметром воздушной массы 1 метр на расстоянии до 500 метров. В ходе тестирования продукта a&s было обнаружено, что при детектировании летучих соединений оперативно подается сигнал тревоги.

Для повышения эффективности обнаружения и точного определения местоположения утечки летучих органических соединений камера газового облака используется видео в видимом спектре. Кроме того, поскольку изображения газового облака в основном черно-белые, пользователь может настроить цветовую схему для просмотра в различных цветах, эффективно предотвращая визуальную усталость.

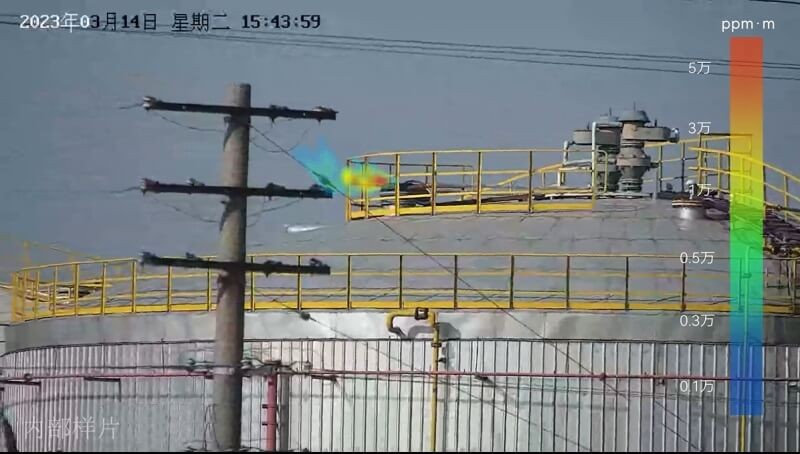

<ip3> Тестирование IP-камеры для детектирования газовых облаков

Камера газового облака имеет 5-кратный оптический зум, что повышает ее применимость в больших сценах.

Преимущества продукта

• «Видимая» подсистема использует высококачественную 4-мегапиксельную CMOS-матрицу;
• «Видимая» подсистема поддерживает 40-кратный оптический зум и 16-кратный цифровой, что позволяет эффективно охватывать различные сцены;
• Подсистема детектирования облака газа использует охлаждаемый ртутно-кадмиево-теллуридный детектор, который может точно обнаруживать летучие органические соединения в окружающей среде с температурой -193°C и автоматически сообщать об этом системе контроля;
• Детектор газа можно настроить на вывод данных в удобном цвете для предотвращения визуальной усталости или визуальных отклонений;
• Изображение от «Видимой» подсистемы может быть интегрированоданными газового детектора для эффективного улучшения эффективности обнаружения и идентификации;
• Поддерживается поворот/наклон с максимальной точностью 0,1°, стабильное движение без задержек и отсутствие дрожания на изображении;
• Устройство имеет собственную возможность резервного копирования, которая эффективно обеспечивает сохранение данных в случае отключения сети и электропитания;
• Корпус устройства изготовлен из нержавеющей стали 316L, с антикоррозионным покрытием на поверхности, что эффективно обеспечивает срок службы камеры.
